Box für den little Willie 10
Freunde des Basspiels
little Willie 10
![]()

Ich wollte mir nur mal die Zeit vertreiben...
da dachte ich mir, ich fang schon mal mit der Box an.

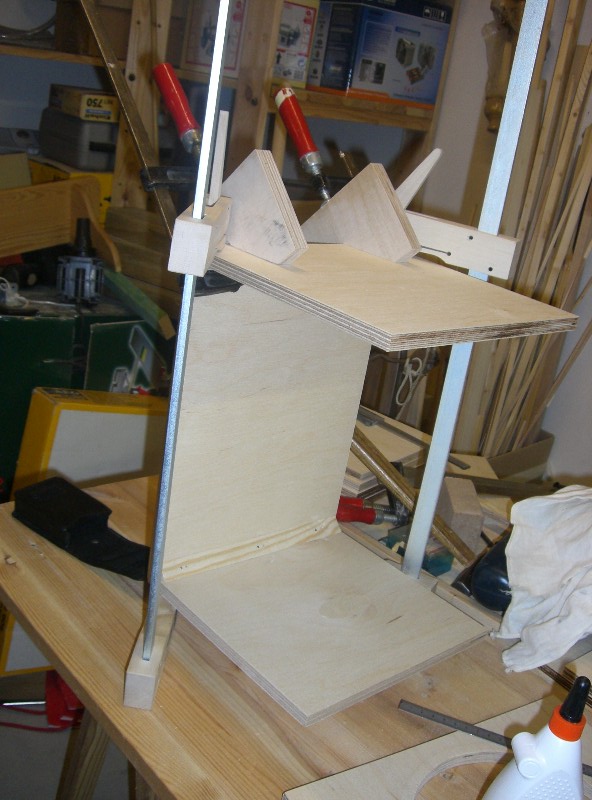

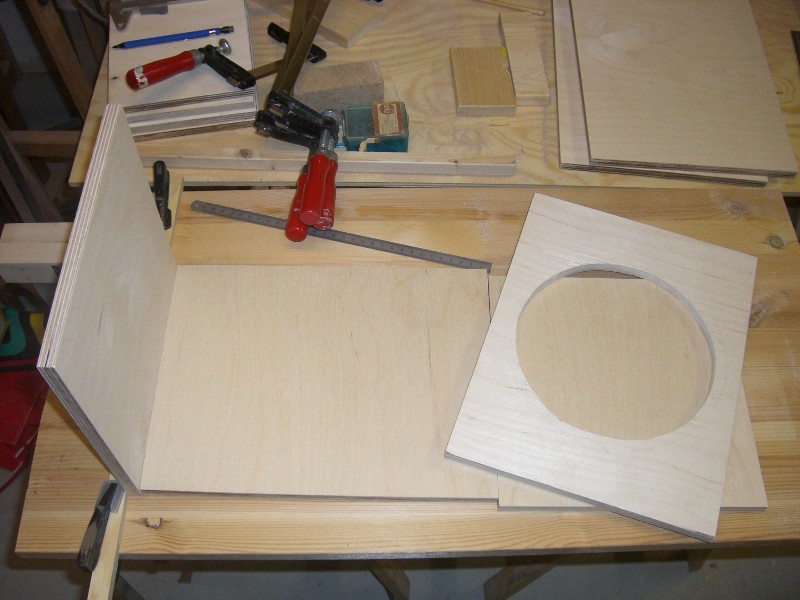

Zunächst die Box wird auf Basis eine 8" Celestion Speakers (PG8A-15) aufgebaut. Das ist der Speaker aus dem Trace Elliot Boxer 15, hat 15 Watt und klingt für seine Größe sehr gut. Ich hab mir dann die Daten von den Leuten von Celestion schicken lassen. Super Service... alles in meine Simulation eingegeben und schwupps kam eine kleine Box raus, die nix taugt. Komisch, so ein beschi**** Frequenzgang, kein Bass??? Wieso klingt denn dann der Boxer so erwachsen??? Nach einigem Hin und Herrechnen kam's raus, der Speaker ist für eine geschlossene Box, keine Bassreflexbox. Und siehe da, läßt man das Rohr weg, geht's. Die Maße innen liegen bei 23cmx23cmx30cm. Gebaut wird die Box ohne daß man Schrauben von außen sieht, Ausnahme die Chassisbefestigung. Nabei die ersten Fotos vom Bau. Ja, ja, an der unteren Dreiecksleiste sieht man Nagellöcher. Ich hab nicht soviele Zwingen...

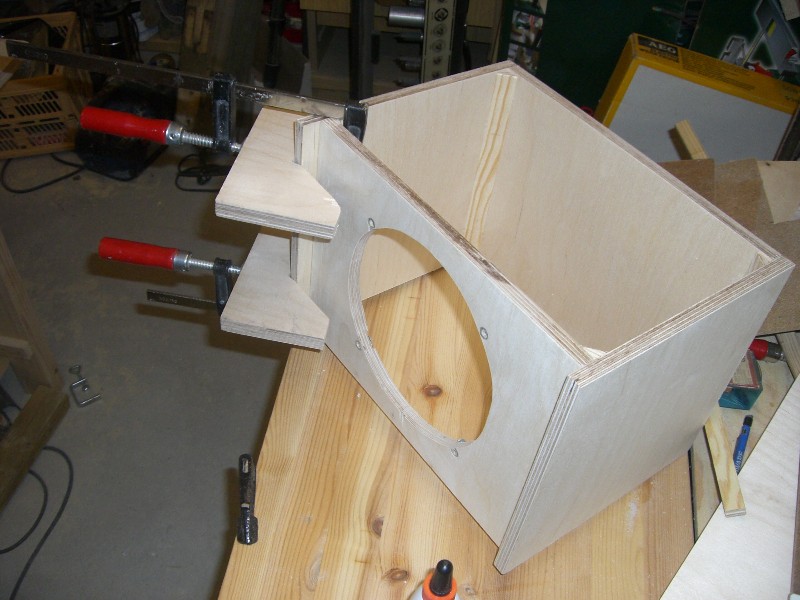

So die letzte Verstrebung und die Schallwand sind eingeleimt. Jetzt folgen nur noch die Seitenwände. Bei den Eckleisten habe ich die Spitze, die in die Ecke zeigt etwas abgeflacht, damit sich dort überschüssiger Leim sammeln kann.

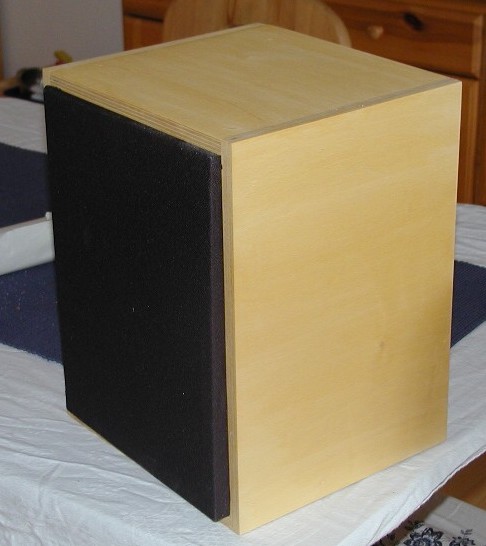

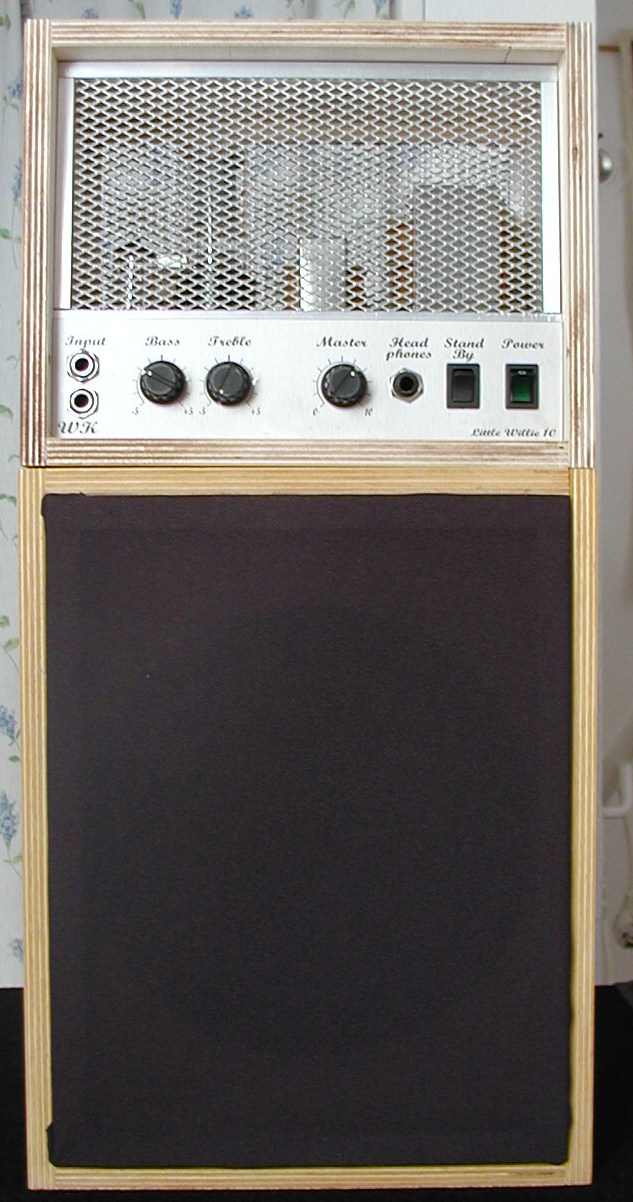

Der elektrische Anschluss wird mit einer einfachen Klinkenbuchse, die versenkt auf der Rückwand montiert ist, hergestellt. Der Speaker kann max. 15 Watt. Wenn man dann mal die Auslenkung (0,75mm) bei der Leistung berechnet und die Oberfläche des Speakers (8")€ sind das 23,5 ccm max Luftvolumen. Und das ist nix, da baut sich auch kaum ein Druck auf. Klar bei größeren Boxen mit mehr Leistung muss man da viel dichter arbeiten, aber wir reden hier von einem 10W Verstärker... Achja, Dämmwolle (bzw. dieses Flies) kommt auch noch in die Box. Den Speaker mach ich übrigens mit Einschlagmuttern und M4 Schrauben fest. Das äußere ist mir etwas misslungen. Ich wollte das in einem leichten Honigton beizen. :-( Ist leider sehr gelb geworden. Jetzt muss ich die Box mal bei Sonnenschein bleichen. Vom Sound her allerdiongs super. Selbst das tiefe H wird noch hörbar übertragen. Getestet hab ich mit meinem Bassmaster. Der hat ja auch nur 5W. Die Lautstärke reicht für's Wohnzimmer allemal. Achja ein Foto vom finnish.
Der detailierte Baubericht ist hier zu lesen: Baubericht im TT-Forum
