Herstellungsprozess

Auf mehrfachen Wunsch möchte ich hier mal einen Einblick geben, wie man ein Pedal entwickelt, aufbaut und testet.

Beschreiben möchte ich hier den Bau eines Loopers/Blenders. Dieses Pedal ist ein Customshop-Pedal und wurde für den Bassic.ch User Cellkirk74 entwickelt. Bestandteile für dieses Pedal ist sowohl einmal der WK Loop wie auch der WK Blender. Dabei sollten folgende Funktionen ermöglicht werden.

• Vollständige Looper Funktion.
• Es soll eine Blendfunktion zuschaltbar sein.
• Eine blaue LED für die Blendfunktion, eine grüne LED für den Looper.
• Ansonsten alles wie in der Standardserie

Für dieses spezielle Vorhaben muste ich eine neue Schaltung entwickeln. Meine Linedriverschaltung war zwar schon so gut wie fertig, aber hier muste ich etwas mehr machen. Also habe ich auf Basis des Linedrivers eine neue Schaltung entwickelt. Dafür wollt eich auch eine Platine fertigen lassen, die nun sowohl für den Blender, wie auch für den LineDrive tauglich ist.

Also wurde eine neue Schaltung entwickelt. Hier der Schaltplan:

Schaltplan als PDF, Layout als PDF und Bestückungsplan. Layout für die Frontplatte gibt's natürlich auch noch.

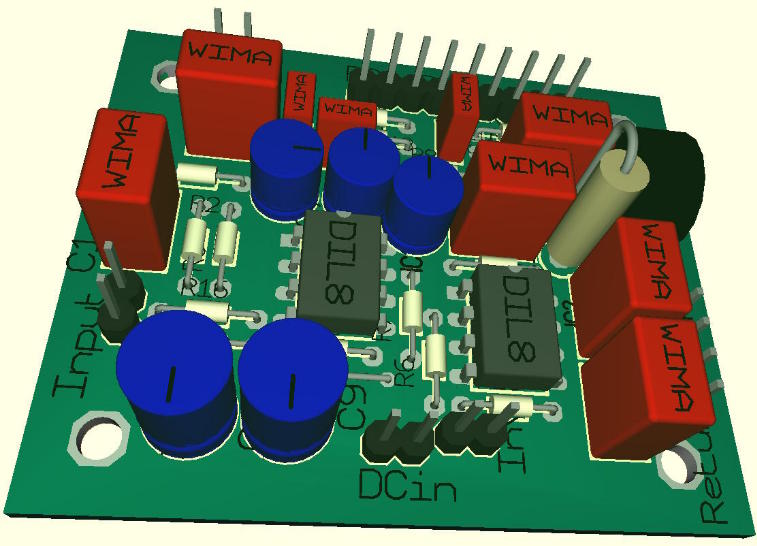

Hier auch mal eine 3D-Ansicht von dem Layout:

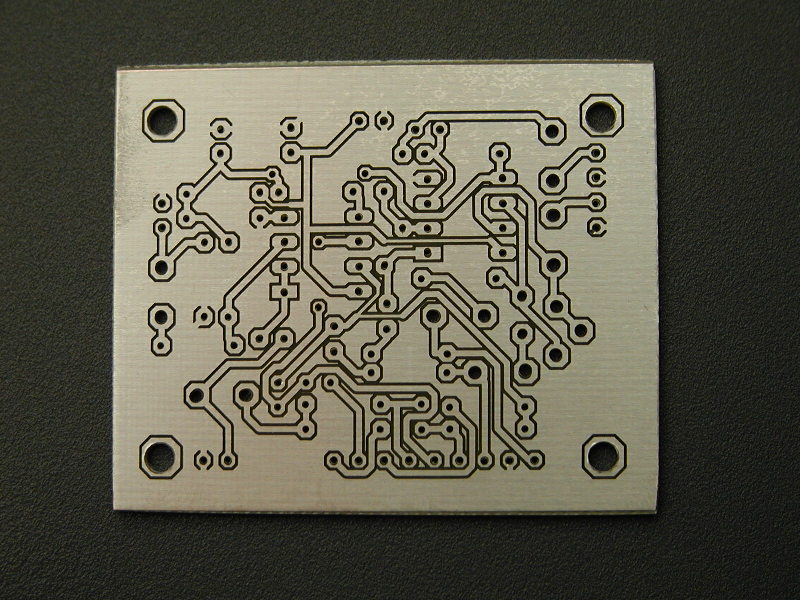

Dazu habe ich dann auch eine Platine herstellen lassen.

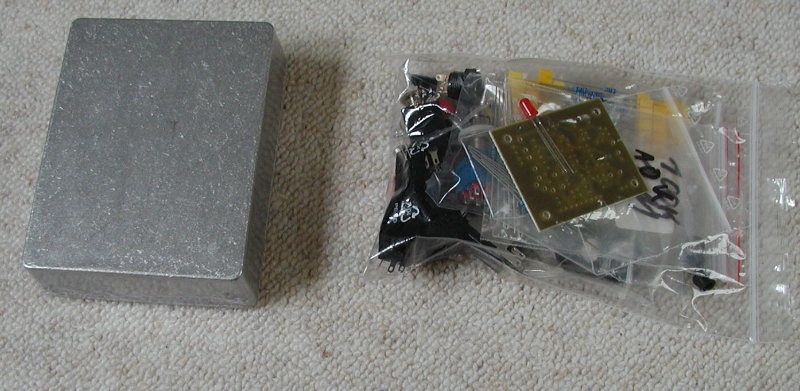

Zu dem Projekt hatte ich natürlich nicht alle Teile vorrätig, also habe ich einige Sachen bestellen müssen. Leider sind DHL z.Z. nicht die schnellsten. Nach Bestelleingang packe ich zunächst ein Päckchen mit allen Teilen, die ich für das Projekt benötige. Das sieht dann so aus:

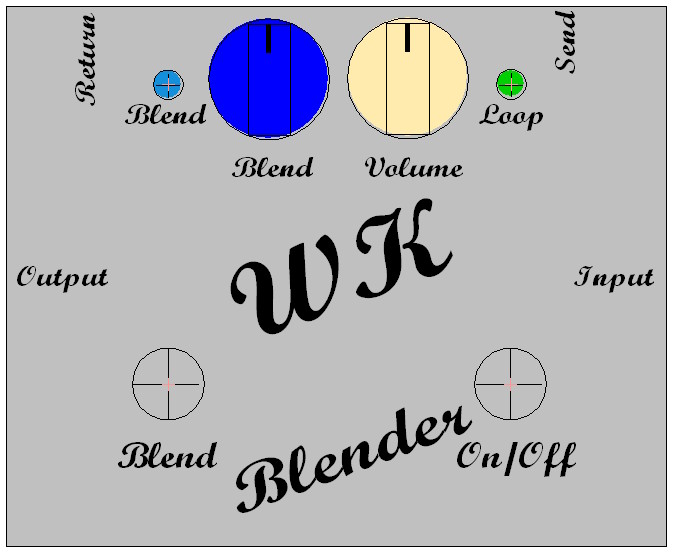

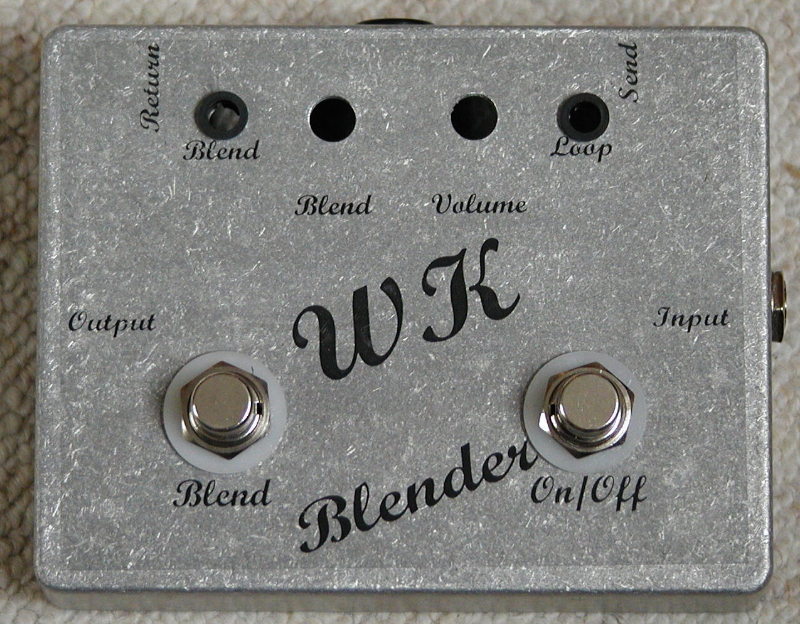

Der nächste Schritt ist das Bohren des Gehäuses. Dazu wird zunächst eine Folie mit den Bohrungen gedruckt und aufgeklebt. Dann geht's ans Bohren. Das fertig gebohrte Gehäuse sieht dann so aus:

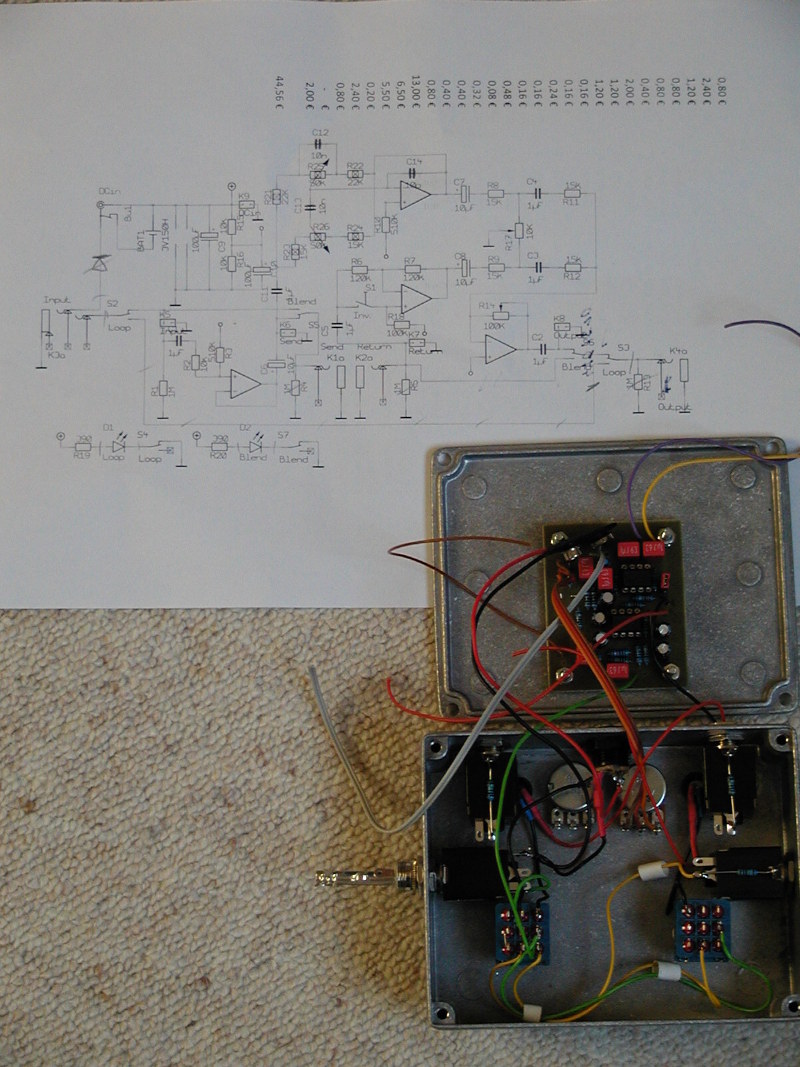

Nachdem Bohren geht's an die Montage der Innereien. Und natürlich ans Bestücken der Platine. Hier sieht man einen Zwischenschritt. Im Hintergrund der Schaltplan auf dem dann die fertigen Teile immer abgestrichen werden. SO kann man nix vergessen.

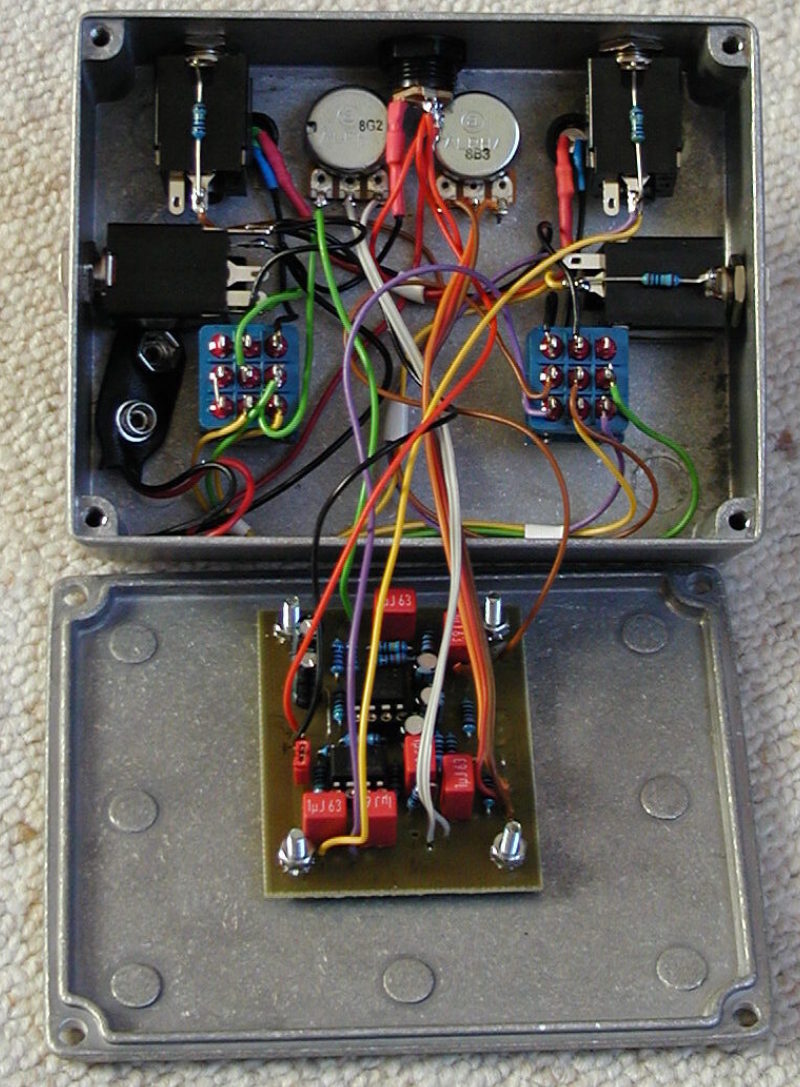

Nach einer Weile sieht das ganze dann so aus.

Von aussen sieht es dann so aus.

Jetzt wird das Pedal noch einmal komplett zerlegt und die mit der richtigen Folie bzw. Lakierung, wenn gewünscht, ausgestattet. Nachdem es dann wieder zusammengebaut ist, wird das Pedal noch ausgiebig getestet. Ohne vernünftigen Test verläßt kein Teil mein Haus. Getestet wird sowohl die mechanische Stabilität, wie auch die Elektrik unter unterschiedlichen Gegebenheiten. Bei aktiven Komponenten, so wie dieses Pedal wird zunächst mit einer niederohmigen Quelle, einem Keyboard, die Funktion getestet. Ist alles OK werdne die Pedale dann mit meinen beiden Bässen (1 aktiv und ein passiver) ausgiebig getestet. Erst wenn das alles funktioniert, wird das Pedal an seinen neuen Besitzer geschickt.

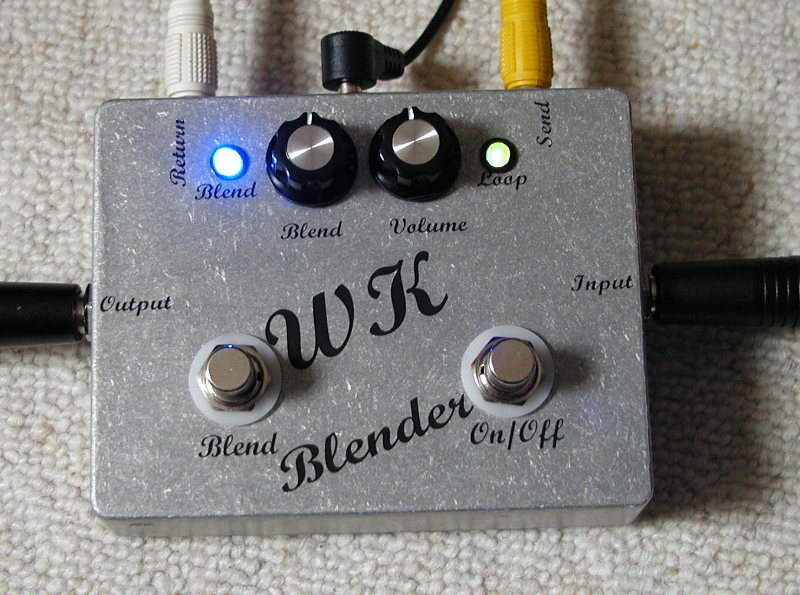

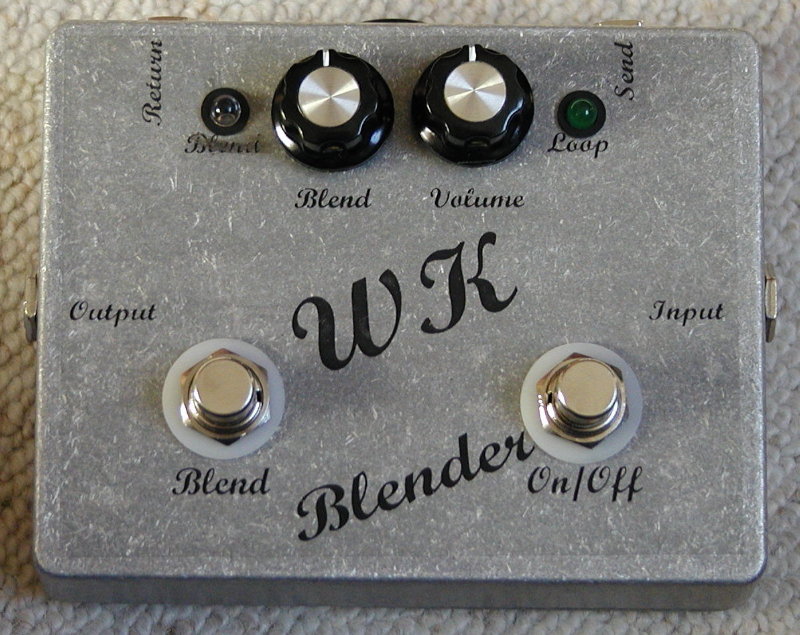

So sieht's dann aus, wenn das Pedal fertig ist.

Sollten noch weitere Fragen auftauchen, scheuen Sie sich nicht mein Kontaktformular zu benutzen.

Viel Spass weiterhin.

Und Tschoe

Willie
