Digitale Endstufe von Coldamp


Hallo Leute.
In vielen Foren wird ja viel über Class-D geschrieben. Aber nur sehr wenige trauen sich auch mal ein solches Projekt in Angriff zu nehmen.
Bei mir war's am Anfang genau so, als ich mich dann endlich in das Theam eingelesen hatte, war's eigentlich klar.
So kompliziert ist Class-D nun nicht. Außerdem muss man nicht alles selber bauen. Mittlerweile gibt es viele gute Module, die auch für uns arme DIY'ler taugen.
Hier mal eine kleine Zusammenfassung der aktuellen Marktlage, ohne Anspruch auf Vollständigkeit.
D-Amp Vergleich (PDF)
Nur fehlte es am Geld bei mir. Da kam Bass-Kollege Majbass aus dem Bassic.ch Forum auf mich zu, mit der Bitte, ihm aus den Coldamp Modulen einen Poweramp zu bauen.
Massgabe war, so kleine und leicht wie nur möglich. Allerdings Roadtauglich sollte er schon sein.
Die Wahl viel auf das Pack Active Speaker 30 von Coldamp.
Zunächst mal die wichtigsten Kenndaten:
| Leistung (W) an Impedanz (?) | 400W / 4Ohm |
| Klirrfaktor (THD) | 0,5% |
| 3dB-Grenzfrequenzen (Hz) | 7-35k |
| Wirkungsgrad (%) | 93% |
| min. Impedanz (?) | 2 Ohm |
| Eingangsimpedanz(?) | 10k |
| Brückenbetrieb | k.A. |
| 1HE? | Ja |
| Versorgungsspannung (V) | ±35V-±67V |
| Ext. Versorgung (V) | ±12V |
| Preis (€ exl. MWSt) | 250€ |
| Gewicht (g) | 186g+450g |
21.07.2008:
Folgende Teile braucht man, um eine funktionierende Endstufe damit zu bauen.
- Gehäuse: Die Wahl viel auf ein Hammond-Stahl-gehäuse. Hammond 1441-16 inkl. dem Deckel. Es ist 25x15x5cm gross und schwarz Pulverbeschichtet.
- Netzanschluss: naja der übliche Kaltgerätestecker mit Sicherung.
- Powerschalter: schmaler 2-poliger Schalter mit Rückmeldung.
- Muteschalter: aus der gleichen Serie, nur ohne Leuchte.
- LED's: rot für Protekt, mit Vorwiderstand, rot für Clip, grün für Mute.
- Poti mit Knopf: für's Volumen.
- 40mm Lüfter ,mit 2 Gittern, Zu- und Abluft. Die 60W müssen schliesslich auch aus dem Gehäuse.
- Speakon mit Klinke als Ausgang, Kombibuchse hat den Vorteil, daß sie weiniger Platz braucht.
- XLR mit Klinke als Eingang, s.o.
- diverse Kabel, Kabelschuhe, Schrauben, Muttern...
24.07.2008:

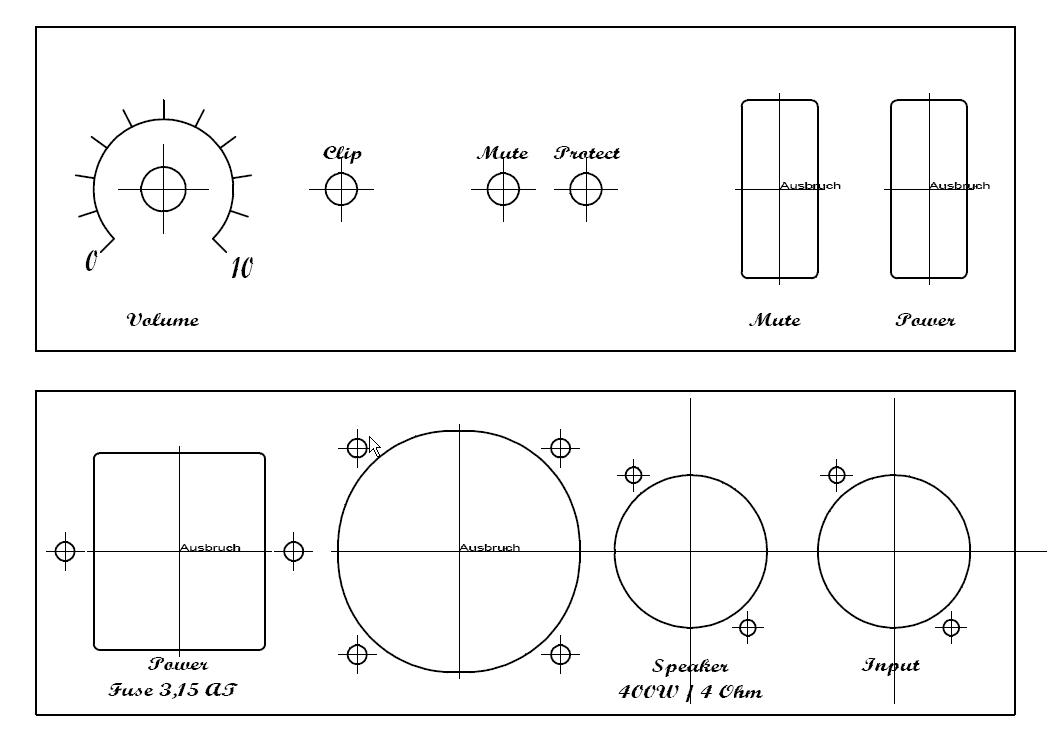

Hier zunächst ein Bild vom Frontplattenentwurf:

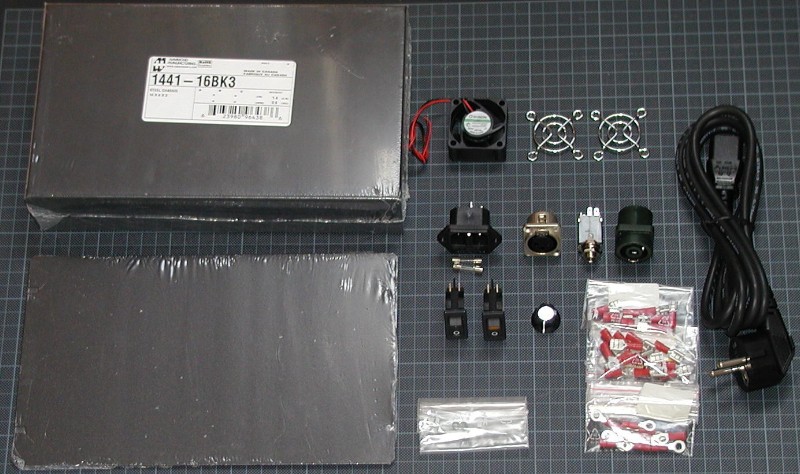

Hier ein Bild von den Teilen:

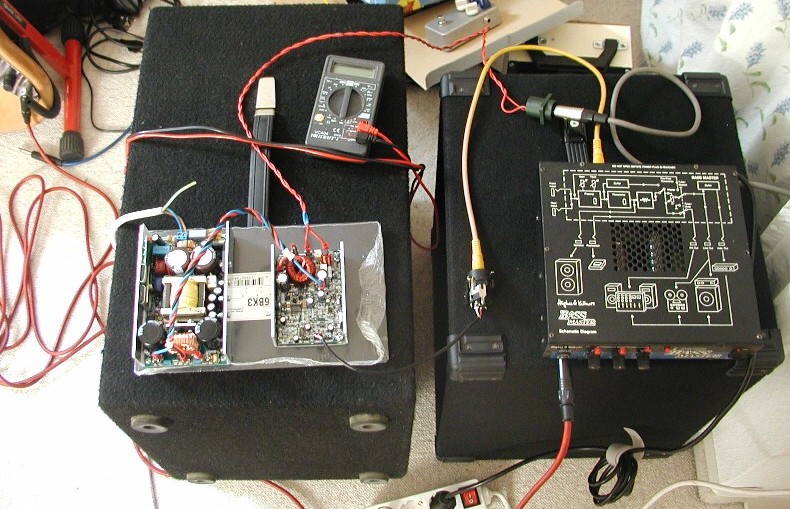

Kaum waren die Module da, muste ich die ja auch direkt probieren:
Vorstufe ist ein H&K Bassmaster, als Box diente meine TL 806.
Richtig aufdrehen konnte ich leider nicht, aber Nebengeräusche waren nicht zu hören. Der Ton wurde schön wieder gegeben, so wie ich das von einer solchen Endsstufe erwartet hatte.
Nur mit dem Versuchsaufbau trau ich mich nicht in den Probenraum zum Testen zu gehen.
27.07.2008:
So, heute hab ich das Gehäuse meinem Schwiedervater gebracht. Der ist fitter in Metallbearbeitung als ich.
Mal schauen wann er fertig wird, ist immerhin schon weit über 70.
09.08.2008:
Das Gehäuse ist fertig gebohrt, ausgebrochen und gesprizt. Ich kann dann jetzt an die Endmontage gehen. Da ich nächste Woche Urlaub habe und wir nicht weg fahren, wird ich das jetzt zügig voran treiben. Muss ja nur noch alles ins Gehäuse einbauen. :-)
21.08.2008:
Also, die Endstufe reagiert super. Die verschiedenen Spielarten werden wunderbar wiedergegeben. Der Anschlag ist super schnell. Das Klangverhalten super linear. 3 Sachen stören jedoch noch. 1. Das mit dem Volumenpoti ist noch nicht korrekt. Hab gestern immer mit vollem Gain gespielt. 2. Dabei ist dann ab und zu ein leises Flirren aus der Box gekommen. Während des Spieles hörst du nix, aber in den Pausen hört man es schon. Hab schon Coldamp kontaktiert. 3. Der Lüfter ist, obwohl schon super leise, noch zu laut. Da wird ich wohl doch eine Lüftersteuerung einbauen müssen. Sind aber nur 3-5 einfache Teile. Alles in allem also eine super Sache. :-))))))))))
03.09.2008:
Also ich hab's jetzt soweit hinbekommen. Das Poti tut's jetzt, die Nebengeräusche sind fast weg. Jetzt muss ich nur noch den Lüfter hinkriegen und dann steht nur noch ein richtiger Belastungstest an. Aber ein leises Zisseln ist immer noch zu hören. Aber ich versuch das auch noch weg zu bekommen.

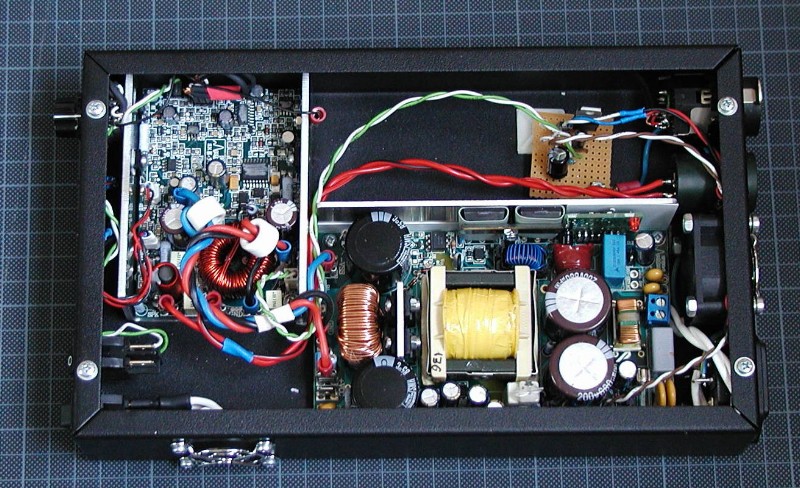

ICH KANN NIX MEHR HÖREN. BOA, IST DAS GEIL. ICH HABE MAL DIE ENDSTUFE AUSGEFAHREN. HILFE, ICH BIN JETZT TAUB. Die Endstufe ist schnell, richtig schnell. Habe beim Slappen gerade mal die Endstufe aufgedreht. Hui, zum Glück waren meine beiden Schätze nicht da. :-) Na hör mal. Schnell, präzise und unglaublich laut. So soll's sein. Somit definiere ich die Endstufe ist fertig. Zisseln hab ich durch eine extra Masse Leitung vom Gehäuse (in der nähe des Gain Poties zu dem Endstufenmodul fast vollständig weg bekommen. Das Problem mit dem Fan hab ich auch gelöst. Auf dem Foto oben links ist eine die kleine Platine. Da quitsch nix mehr und die Regelung funktioniert tadellos. Die Schaltung ist der Vorschlag von der Coldamp Page mit einem LM317. Zusätzlich hab ich am Ausgang noch einen 470uF Elko gepackt, sonst quitscht der Lüfter (hochfrequent.).
Alles in allem eine super Endstufe. Auch das Gewicht ist natürlich klasse, 1,3kg. Und ich hab's mal mit 2 Ohm probiert. Funktioniert tadellos. Schätze es sind so 500W an 2 Ohm. Und auch das Netzteil scheint die Leistung klaglos zu liefern. Naja, für einen PA Betrieb wäre das wohl nix, aber beim Bass geht das schon i.O..
Als nächstes werd ich mir wohl mal die Digimod anschauen. Aber ich kauf dann eine Alto D1, da sind 2 drin und das ist billiger als eine eiznele zu bestellen...
