little Willie 10

Der little Willie 10 ist ein 10W Bassverstärker mit 2-Band Klangregellung in Baxandall-Schaltung.
Er besteht aus 3 Stufen. Zunächst eine Eingangsstufe, bestehend aus 1/2 ECC83. Dann folgt die Klangregelung und eine Nachholstufe.
Von hier wird die SE 6L6GC Endstufe über einen Mastervolume direkt angesteuert.
Der Amp hat 2 Eingänge, low und high, zur Anpassung an aktive/passive Bässe.
Als Ausgänge stehen ein Speakerausgang, ein Lineout und ein Kopfhörerausgang zur Verfügung.
Der Speakerausgang ist umschaltbar zwischen 4 und 8 Ohm. Wird keine Box angeschlossen oder der Schalter auf Off gelegt, wird die Leistung über den eingebauten Lastwiderstand verbraucht. Der Lineout ist regelbar und hängt ebennfalls an dem Ausgangstrafo. Somit kriegt man genau den Sound, den der Amp auch an die Box abgibt.
Die Idee zu dem Amp kam mir beim Lesen des Buches Audio und Gittarrenschaltungen mit Röhren vom R. zur Linde. Als Grundlage diente ein Bausatz der Firma Welter. (Wird leider nicht mehr angeboten. Habe aber für alle benötigten Teile Alternativen.) Von der ursprünglichen Schaltung ist nicht mehr viel übrig geblieben.

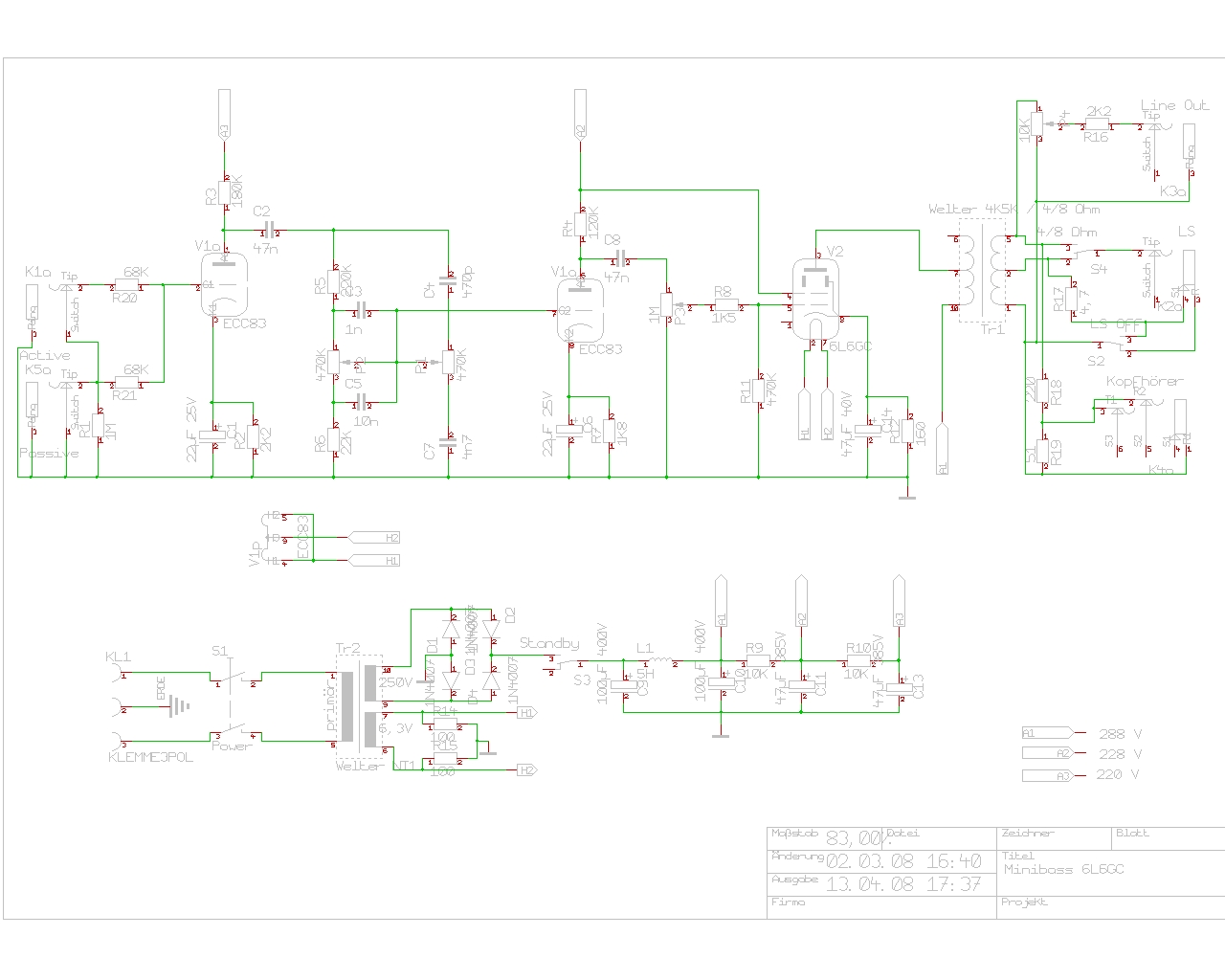

Hier der Schaltplan und das Layout:

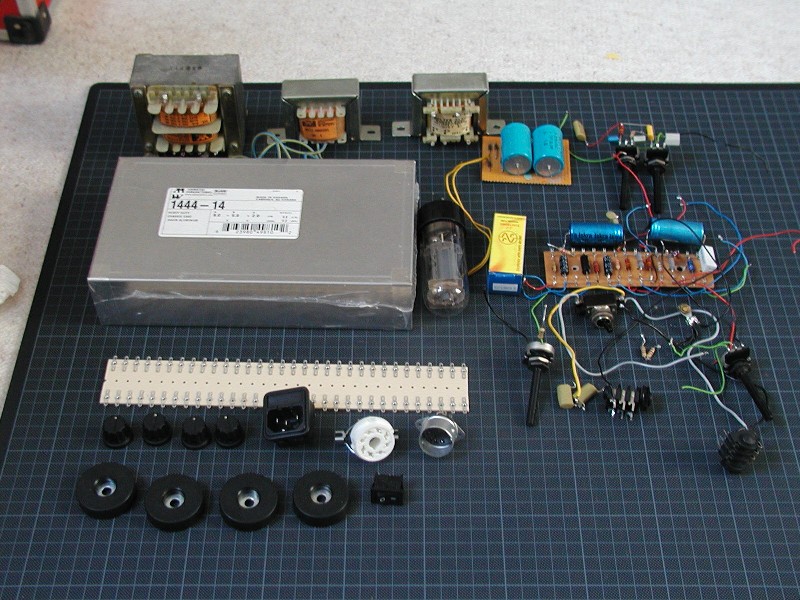

die Bauteile:

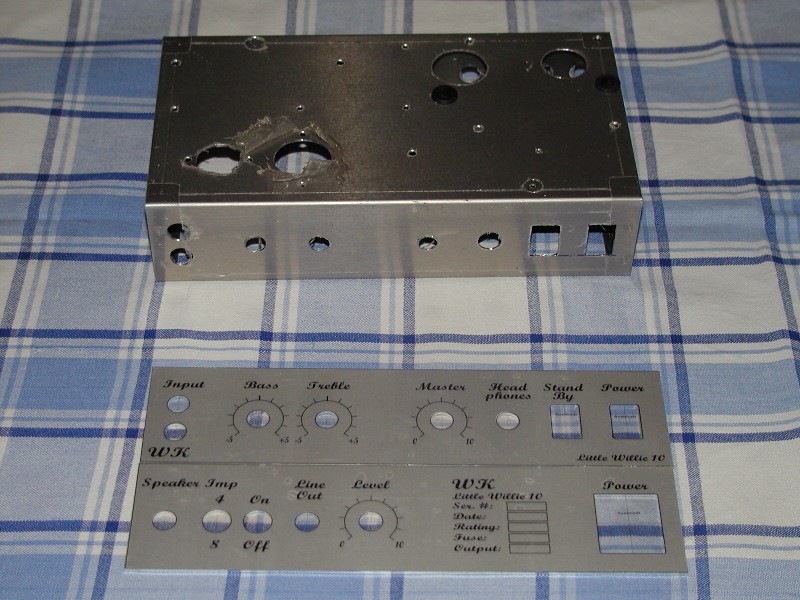

das Gehäuse und die Frontplatten:

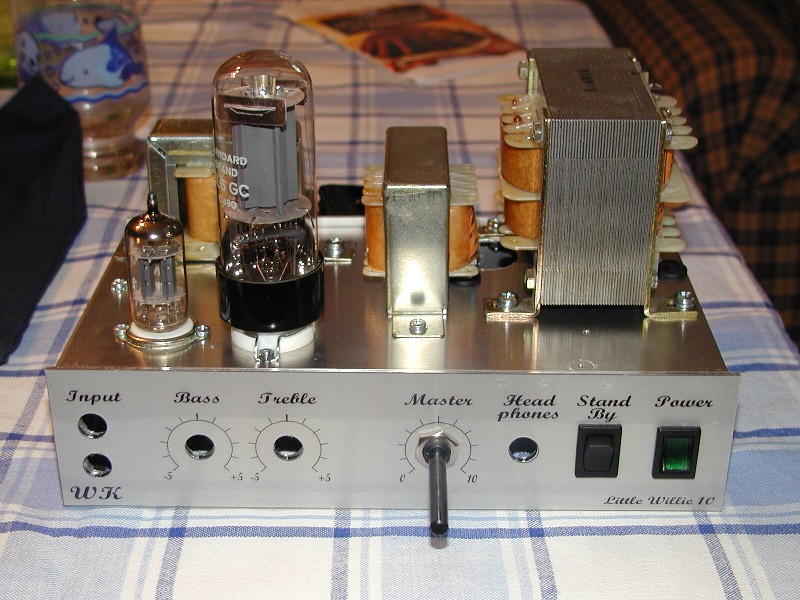

Jetzt hab ich erst mal alles gebohrt, vorläufig montiert, korrigiert... Stellprobe

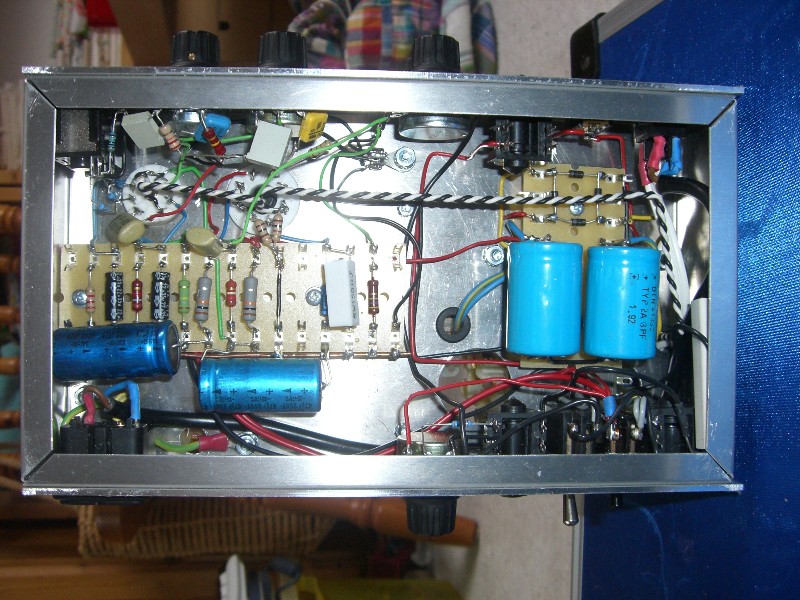

Nach ein bisschen Arbeit,


Ich habe dann doch noch die Anoden R's etwas reduziert.
1. Stufe ist jetzt wie die 2. Stufe auf 120K.
Jetzt zerrt er nicht mehr so früh und ich kann meinen aktiven Bass (Status S1) besser nutzen.

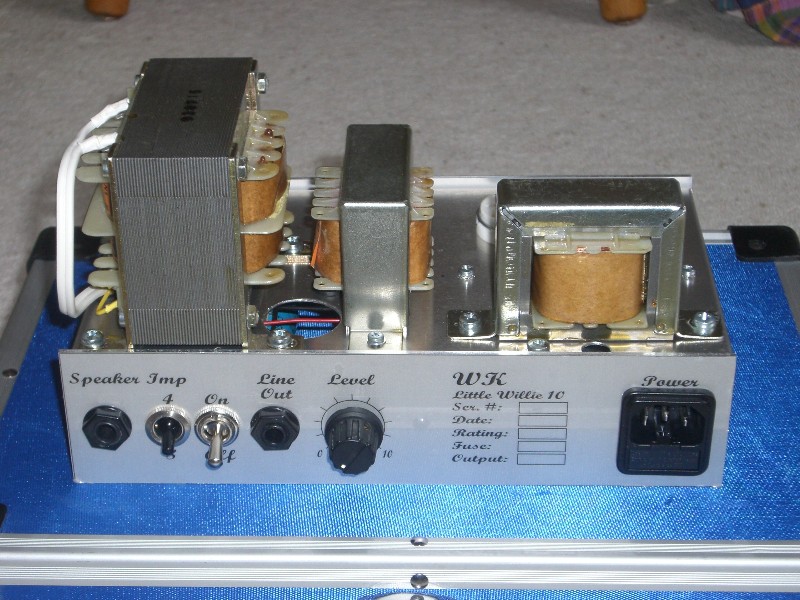

Nur ein großer Lapsus ist mir unterlaufen. Sieht man so nicht, aber das Layout der Rückseite ist falsch herum. Deswegen laufen einige Kabel quer durch Gehäuse. Wird beim Nächsten geändert. Die 24mm Alphas sind zwar super, aber zu gross. Nächstes mal nehm ich da dann auch 16mm.

Kein Brumm ist hörbar, nur es rauscht bei größerer Lautstärke und zu viel Höhen etwas. Liegt vielleicht an den alten Röhren oder den Kondensatoren im Tonestack.
Alles in Allem bin ich sehr zu frieden mit dem Amp.

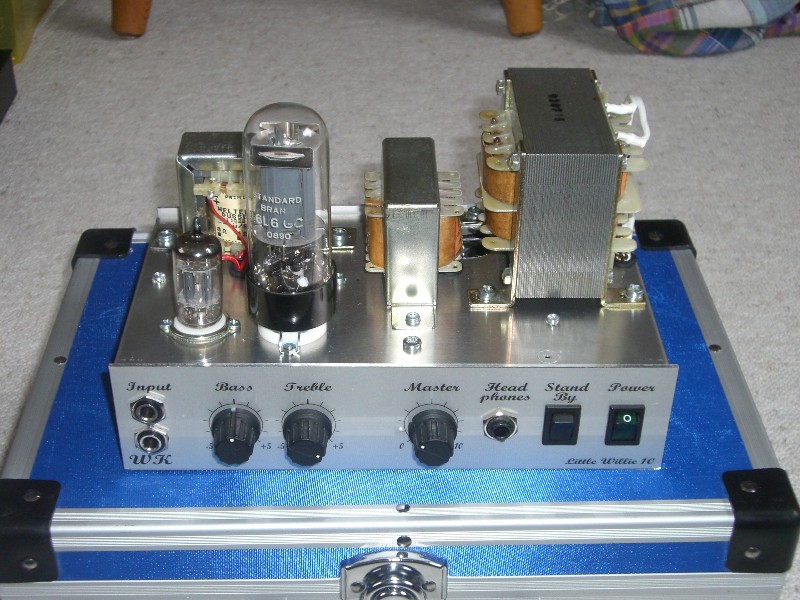

So nur zur Vervollständigung hier der fertige Amp.

Die Box unter dem Amp (nur im großen Bild) ist eine geschlossene Box mit einem Celestion PG8A 15 aus 'nem Trace Elliot Übungsamp Boxer 15.
Dazu gibt es eine Seite hier und einen Thread im TT-Forum:(http://www.tube-town.de/ttforum/index.php?topic=7639.0)

Wer den gerne nachbauen möchte, kann sich die einzelnen Teile in dem Shop seiner Wahl besorgen. Bei Fragen steh ich natürlich zur Verfügung.

und Tschoe
Willie

22.8.2012:

Aus gegebenen Anlass möchte ich noch mal drauf hinweisen, der Verstärker ist kein Anfängerprojekt. Hier wird mit hohen Spannung gearbeitet. Da ich nicht Mitglied der IHK bin noch bei der RoHS einen Beitrag leiste, und auch sonst nicht die nötigen Mittel/Gerätschaften habe, um einen Verstärker professionell anbieten zu dürfen (was man kann und was man darf sind in Deutschland eben leider 2 völlig verschiedene Sachen), kann und darf ich leider weder einen Bausatz noch Fertiggeräte in Umlauf bringen. Aber helfen darf ich...
