WK BP1

Als kleiner Bruder des WK BP1V1 möchte ich hier den WK BP1 vorstellen.

Der WK BP1 ist ein kleines Pedal das eine einfache Röhrenvorstufe beinhaltet.
Es wird mit einer 12AX7 (ECC83) mit 250V betrieben. Als Regelmöglichkeiten sind ein 3-Band EQ mit Bass, Mid und High in klassischer passiver Beschaltung enthalten. Dazu kommen noch ein Deep und ein Bright Schalter. Mit dem Color Schalter kann der EQ zwischen Bass und Normaleinstellung gewählt werden.
Für den Eingang stehen 2 verschiedene Impedanzen (1M, passiv, und 130K, aktiv, mit zus. 3db Absenkung) zur Verfügung.
Der Ausgang hat eine Impedanz von ca. 1K und ist somit auch für längere Kabelstrecken geeignet.

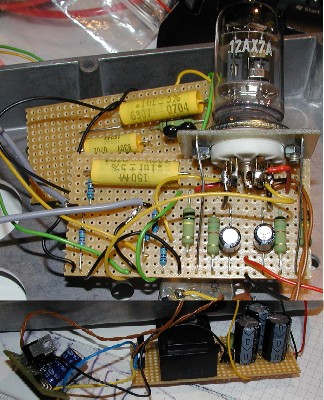

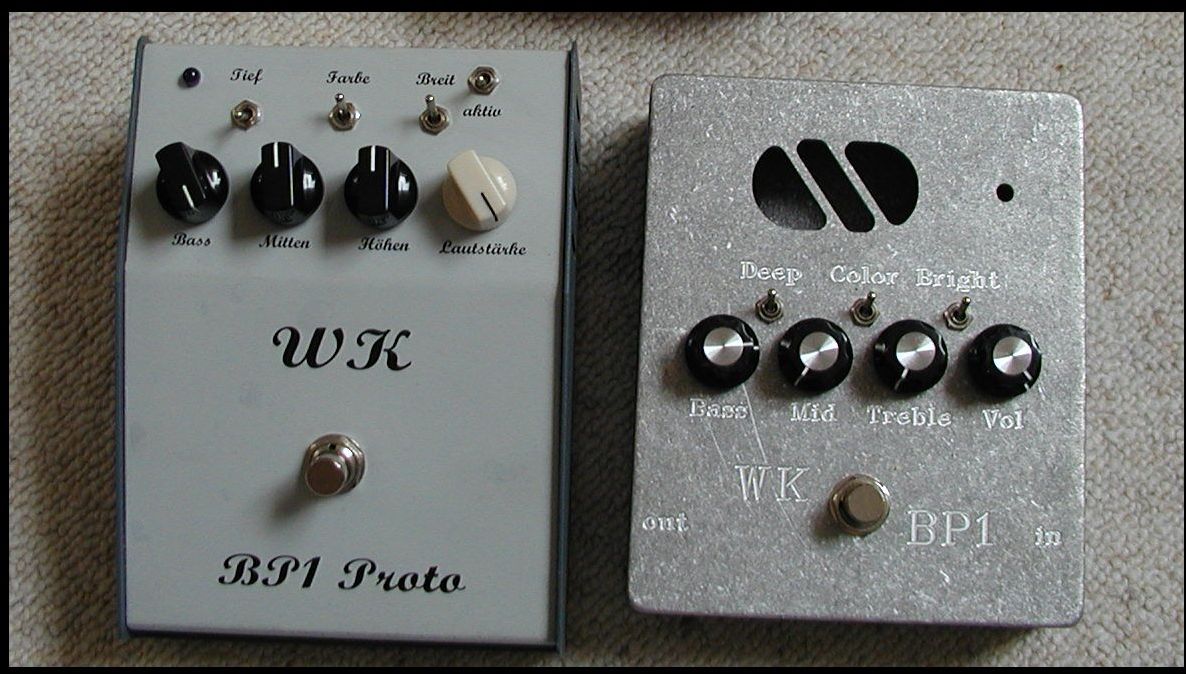

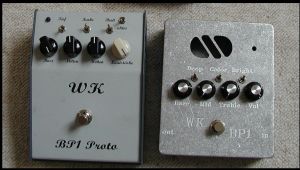

Hier ein Bild vom Prototypen:

14.09.2010

kleines Update. Der Prototyp im Universalgehäuse ist fertig. Und auch schon die ersten professionellen Gehäuse.

Allerdings mit den 250V wird das nix. Raus kommen nur 190V...

Update 22.3.2015

Nach mehreren Jahren bin ich jetzt doch wieder an das Projekt gegangen. Ich hatte imemr wieder diese blöden Störungen im Ausgangssignal. Und nix hat geholfen. Jetzt hab ich die ganze Gleichstromheizung entfernt und benutze ein normales 12V AC Netzteil. Und siehe da, Ruhe im Karton.

Hier der aktuelle Schaltplan:

Schaltplan BP1
